林调通M7 Pro
发表时间:2022-07-27 14:18:00 阅读量:12866
系统简介
该系统能以调查区域为单位将遥感影像、地形图、地块等数据作为地图数据加入并显示,能通过GPS将用户位置实时显示到图上,查询相应的属性信息,并检查更新地块。
传统调查方式回顾
传统的掌上资源调查工作需要调查人员携带纸质地图,且需要借助手持GPS进行定位及导航至需要调查的地块,轨迹文件导出至常用GIS软件格式数据较为繁琐,而且容易出现寻找不到需要调查的地块等问题,极大地降低了工作效率。
本系统的调查方式
1.能将已有的遥感影像数据以及调查地块数据等导入到本系统中进行叠加显示。
2.通过GPS在野外实地定位, 调查人员可以很直观地看到自己所处的位置,调查人员可以快速地找到要调查的地块的位置。
3.系统提供拍照、录像功能,调查人员可在检查过程中通过拍照、录像等方式对调查情况进行记录。所拍摄照片会带有拍照位置的坐标信息。
调查流程
系统优势
1.强大的数据、资料存储能力,数据直接加载不需转换、切片快速的显示刷新功能
可以存储调查地区所有的相关数据,包括:栅格地图,矢量,地块数据等进行叠加显示;数据的显示刷新速度相比同行业都快;本系统直接支持栅格(tif、bmp、img、jpg、ecw、tpk)以及矢量格式(Shp)数据,支持500GB左右的海量数据。
加载多层叠加数据
2. 系统安全
本系统支持两类地图数据格式,一是原始栅格以及矢量格式数据,二是通过系统进行加密的数据,当基础数据属于涉密数据时,可采用桌面数据处理程序对地图进行免参数的加密转换,即保证数据的安全性,又无需输入复杂的参数,转换时间。
3.数据导入导出
本系统可直接支持原始的栅格和矢量数据,即无需通过桌面软件转换就可以直接加载数据,并且在平板上能够直接导出成SHP格式,通过ARCGIS等软件可直接加载,无需再借助桌面软件进行处理。
4.图形编辑优势
系统内置功能强大的编辑工具,能够方便的完成复制、粘贴、剪裁、分割、合并、孤岛、填岛、解散、不相邻合并、边界重塑以及捕捉节点等操作,满足了野外编辑数据的需求。
n 跨图层复制粘贴
能够进行图形的复制和粘帖,被复制的图形会被自动赋予和目标图层相同的属性表。
n 林带绘制
能够进行带有一定宽度的小班的采集,可预先输入宽度值,然后采集后得到的图形就是固定宽度。
n 图形分割
通过绘制分割线进行图形的分割,可预览分割效果,若无误则可以点击提交完成分割;也可以使用线图层分割面图层;面图层分割面图层。
n 图形合并
通过绘制合并方向线,将需要合并的两个图形,进行合并,合并后的图形会继承方向线终点所在的图形的属性库。
n 图形剪裁
将相互压盖的两个图形,通过绘制裁切方向线的方式对图形进行裁切,可以处理孤岛、图形部分压盖等问题。
对于比较特殊的小班压盖,如十字路口也能同样进行完美的处理。
n 边界重塑
通过绘制新的边界线对原有图形的边界进行重塑,可预览重塑效果,若无误则可以点击提交完成边界重塑。
n 节点捕捉、边界追踪
能够通过节点捕捉按钮,对图形上的节点进行捕捉,在进行公共边或者公共点操作时,十分的便利。
5.属性查询
通过现场属性查询功能,能够快速查询林班、小班属性,并且可直接进行修改和保存,现场即可完成数据修改工作,无需内业二次处理。
可以查看小班拐点坐标,并支持导出excel,也可以关联小班拍照、插入便签等。
在查看属性的同时,可通过半透明的界面实时显示属性对应的图形,十分方便。
6.地图下载
系统支持谷歌、天地图在线地图下载功能,可以通过勾绘下载范围和行政区域下载在线地图,下载下来的地图可以支持离线使用。有效的解决了户外网络环境差导致在线地图无法查看的问题。
7.多种在线图源
系统内置谷歌、天地图、高德、腾讯等在线地图,支持多种在线地图加载。
8.分屏对比
可以通过分屏方式进行在线地图、本地影像数据、林班/小班数据等进行对比,直观的查看林地变化情况。
9.地理配准
可以将无人机照片/地形图扫描图等图片格式文件,直接导入林调通进行地理配准,配准成功的栅格图可以直接在林调通、arcgis等主流gis软件中直接使用。
10.北斗定位
通过北斗(GPS)实现高精度定位(RTK厘米级)后,调查人员的实际位置就会实时在图上进行刷新显示,可直观辨别自己的位置。实时定位有效解决了对地形图识别不熟练、或深处林中无法看清周围地形的困难。
11.便捷的图层管理
采用专业的图层管理器,能够有效的对数据进行管理,并且支持图层边界的颜色、线宽、填充色、标注、波段等进行设置。

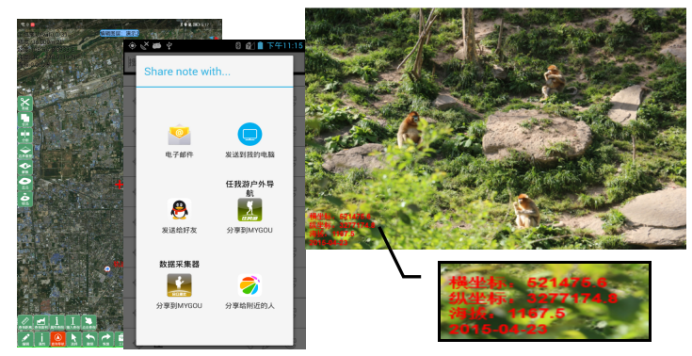

12.拍照
可拍摄带有时间、坐标、高程等信息的清晰照片,并且照片与地理位置相对应,能够明确的知道照片的拍摄地点和时间,可通过无线网络对照片进行分享。
13.八维对比图
HUAWEI MatePad Pro 性能指标参数
HUAWEI MatePad Pro性能技术指标 | ||
操作系统 | EMUI 10.0.1 (基于Android 10.0) | |
处理器 | 架构 | ARM架构 海思麒麟990处理器 |
主频 | 主率:2.6GHz 处理器核数:八核 | |
GNSS | 模块类型 | GPS+北斗双通道,99通道,BDS B1,GPS L1 C/A,支持SBAS |
定位精度 | 单点2-5米(CEP),SBAS 1-3米(CEP)① | |
电池容量 | 7250mAh | |
续航时间 | 约11.6小时 | |
存储 | RAM | 6GB/8GB |
机内ROM | 128GB/256GB | |
扩展存储 | NM存储卡(最高可支持256GB) | |
USB接口 | USB Type-C接口(支持数据和充电) | |
其他 | 蓝牙、调频收音机 | |
屏幕特性 | 屏幕尺寸 | 10.8英寸 |
分辨率及类型 | 2560x1600,自适应反透式显示屏,强光下清晰可见 | |
触屏类型 | IPS触摸屏 | |
传感器及多媒体 | 传感器 | 光线感应器,重力感应器,陀螺仪,指南针,霍尔传感器 |
摄像头 | 主摄像头1300万,F1.8光圈,自动对焦 800万,F2.0光圈,固定焦距 | |
音频 | 话筒、扬声器、耳机接口 | |
物理特性 | 尺寸 | 246mm × 159mm × 7.2mm(长×宽×厚) |
重量 | 约460g | |
按键 | 1个电源键 1个音量键 |
①实际定位精度与工作环境、信号质量密切相关;
②典型状态是指开阔环境下,GNSS接收机开启并正常工作,屏幕,中等亮度背光开启的状态。
